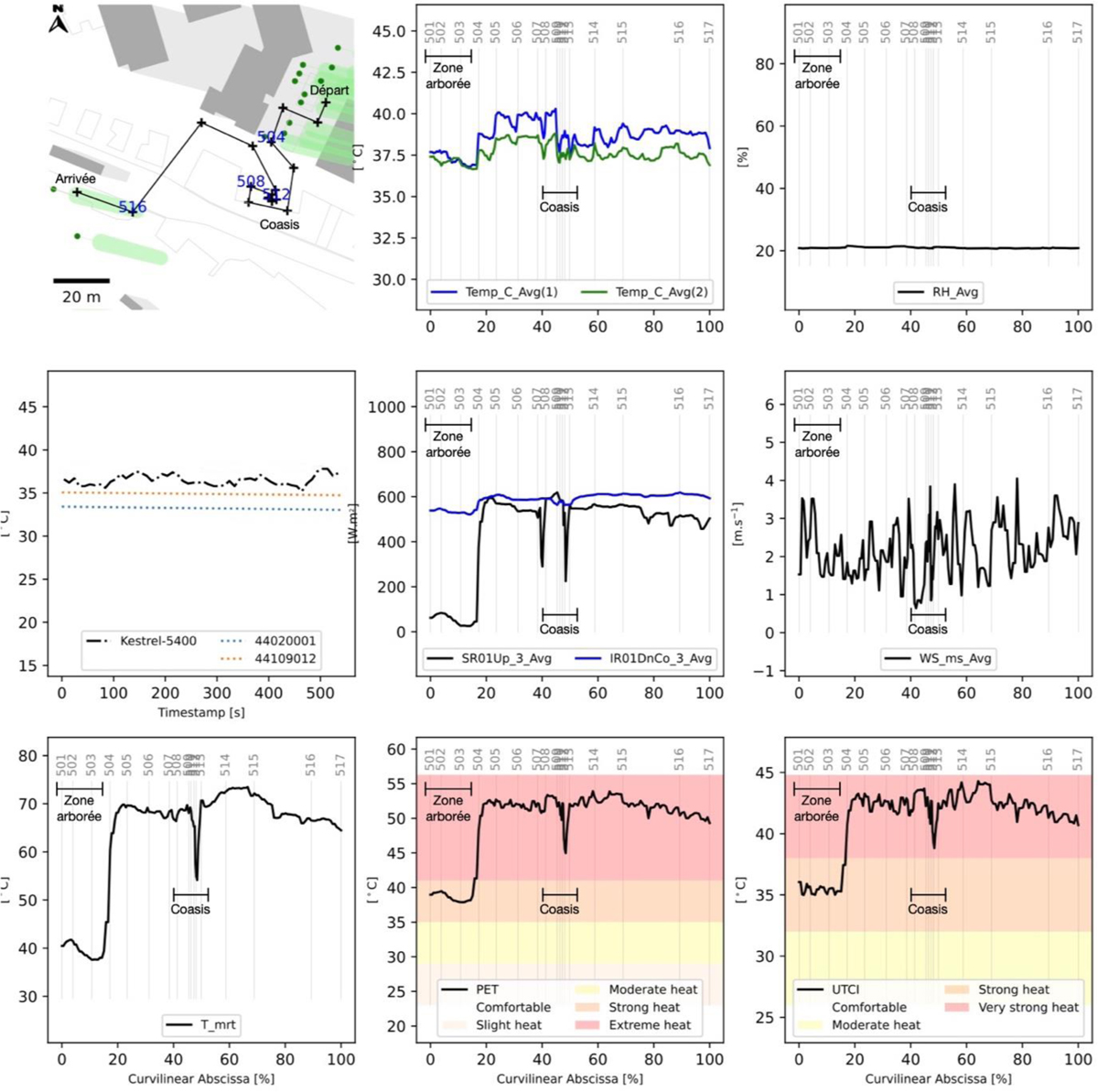

Planche synthétisant les données mesurées et les indices de confort thermique calculés le long d’un parcours autour du dispositif étudié (13 juillet 2022, 18h09-18h18). Première ligne, à gauche : trace du parcours de mesure avec les numéros des points de passage géoréférencés, les ombres portées par les bâtiments (en gris) et par les arbres (en vert); au milieu : température de l’air au niveau des pieds (Temp_C_Avg(1) et au niveau de la nuque (Temp_C_Avg(2); à droite : évolution de l’humidité relative (RH_Avg). Deuxième ligne, à gauche : température de l’air mesurée par la station fixe Kestrel 5400 et dans deux stations de référence Météo France pour l’agglomération de Nantes; au milieu : rayonnement solaire direct (SR01Up_3_Avg) et rayonnement infrarouge depuis le sol (IR01_DnCo_3_Avg); à droite : vitesse du vent (WS_ms_Avg). Troisième ligne, à gauche : température radiante moyenne (Tmrt); au milieu : indice PET; à droite : indice UTCI. Les mesures dans la zone arborée et à proximité et au sein de Coasis sont indiquées par des intervalles. © T. Leduc / I. Requena / D. Siret, AAU-Crenau.

Table summarizing data measured and thermal comfort indices calculated along a route around the device under study (July 13, 2022, 6:09pm-6:18pm). First line, left: trace of measurement route with georeferenced waypoint numbers, shadows cast by buildings (grey) and trees (green); middle: air temperature at feet (Temp_C_Avg(1)) and at nape of neck (Temp_C_Avg(2)); right: change in relative humidity (RH_Avg). Second line, left: air temperature measured by the Kestrel 5400 fixed station and at two Météo France reference stations for the Nantes conurbation; middle: direct solar radiation (SR01Up_3_Avg) and infrared radiation from the ground (IR01_DnCo_3_Avg); right: wind speed (WS_ms_Avg). Third line, left: mean radiant temperature (TMRT); middle: PET index; right: UTCI index. Measurements in the tree zone and near and within Coasis are indicated by intervals. © T. Leduc /1. Requena /D. Siret, AAU-Crenau.
